在技术文档撰写、项目管理规划或产品设计沟通中，图表是传递复杂信息的核心工具。然而，传统绘图工具如Visio、Draw.io等存在两大痛点：版本控制困难与协作效率低下——图片文件难以与代码同步更新，团队成员修改图表后需反复导出、插入文档，导致信息滞后与沟通成本激增。Mermaid的出现彻底改变了这一局面，这款基于JavaScript的开源图表工具，通过纯文本语法生成专业图表，让“代码即图表”成为现实。
一、Mermaid的核心定位：让图表像代码一样可维护

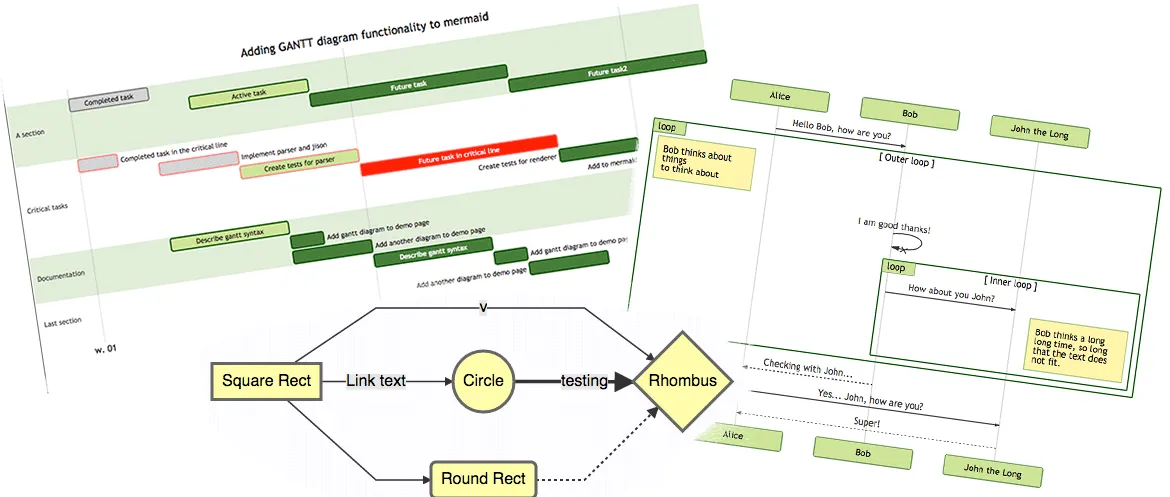

Mermaid的核心理念是用文本描述替代图形界面操作，用户只需编写类似Markdown的语法，即可生成流程图、时序图、甘特图等12种专业图表。其设计初衷源于开发者对“文档即代码”（Docs as Code）的追求：将图表代码嵌入Markdown文件，与项目代码共同存储于Git仓库，通过版本控制系统（如GitHub、GitLab）实现图表与代码的同步更新。这一特性彻底解决了传统图表的两大顽疾：
版本同步：图表代码与文档、代码一同提交，变更历史清晰可追溯；
协作效率：团队成员可同时编辑图表代码，无需争夺文件锁或手动合并图片。
截至2025年7月，Mermaid已在GitHub获得超50k Stars，被VSCode、GitLab、Notion等主流平台深度集成，成为技术写作、敏捷开发与知识管理的标配工具。
二、Mermaid的六大核心优势：为什么开发者与团队选择它？
1. 零设计门槛：用代码代替拖拽
传统绘图工具需手动拖拽形状、调整连线，而Mermaid通过语法定义图表元素：
流程图：
graph TD A[开始] --> B{判断}定义一个从上到下的流程图，包含矩形节点“开始”与菱形判断节点“判断”；时序图：
sequenceDiagram Alice->>Bob: 请求描述对象间的消息传递；甘特图：
gantt dateFormat YYYY-MM-DD section 开发 需求分析:2024-12-01,7d规划项目时间线。
用户无需学习复杂界面操作，掌握基础语法即可快速上手。例如，一个完整的用户注册流程图代码仅需20行：
graph LR
A[开始注册] --> B[输入用户名]
B --> C{用户名有效?}
C -->|是| D[输入密码]
C -->|否| E[提示错误]
E --> B
D --> F[确认密码]
F --> G{密码一致?}
G -->|是| H[注册成功]
G -->|否| I[提示错误]
I --> F2. 全栈图表支持：覆盖80%业务场景
Mermaid支持流程图、时序图、甘特图、类图、状态图、实体关系图（ER图）、饼图、思维导图等12种图表类型，满足从技术文档到项目管理的多样化需求：
技术架构图：用类图展示系统模块关系，如
classDiagram Animal <|-- Dog表示继承关系；用户旅程图：通过
journey语法描绘用户与产品的交互路径；数据库设计：用ER图定义表结构，如
CUSTOMER "1" --> "0..*" ORDER表示一对多关联；数据分布：饼图展示市场份额，如
pie title 浏览器占比 "Chrome":60。
3. 动态更新与自动化：告别“失效”图表
传统图表需手动修改以反映需求变更，而Mermaid的代码特性支持动态更新：
条件分支：在流程图中用
alt语法定义多条件路径，如：sequenceDiagram alt 登录成功 User->>Server: 跳转首页 else 登录失败 User->>Server: 显示错误 end
任务依赖：甘特图中通过
after定义任务顺序，如开发阶段:after 需求分析,14d；CI/CD集成：结合自动化工具（如Jenkins），在代码提交时触发图表重新渲染，确保文档始终与最新代码一致。
某云计算团队曾维护300+个架构图，每次变更需耗时数小时重新绘图。改用Mermaid后，将图表代码化存储，通过CI流程自动更新，维护时间减少80%。
4. 无缝协作：支持实时编辑与混合创作
Mermaid与在线白板工具（如boardmix）深度整合，实现团队实时协作：
多人同屏编辑：团队成员可同时修改图表代码或拖拽调整渲染后的节点（如甘特图任务时间）；
混合创作：同一画布内可承载Mermaid技术图表、思维导图、用户故事地图等多种内容；
资产沉淀：将高频使用的图表代码保存为模板，新项目启动时一键复用。
例如，在boardmix中，用户可先通过Mermaid生成时序图，再切换至自由绘图模式添加批注，最后导出为包含代码注释的PDF文档。
5. 跨平台兼容：嵌入任何支持JavaScript的环境
Mermaid可通过以下方式快速集成：
本地安装：
npm install mermaid或 CDN引入<script src="https://cdn.jsdelivr.net/npm/mermaid@10/dist/mermaid.min.js"></script>；编辑器插件：VSCode安装“Mermaid Preview”插件，Obsidian、Typora等笔记工具原生支持；
在线编辑：Mermaid Live Editor提供实时预览与导出功能，适合非技术人员快速上手。
6. 开源与社区支持：持续进化与资源丰富
作为开源项目，Mermaid拥有活跃的社区：
官方文档：提供完整的语法指南与示例库；
第三方工具：如Min2k的Mermaid转PNG工具支持中文输入，StackEdit编辑器实现多平台同步；
企业级解决方案：boardmix企业版支持私有化部署与精细权限控制，保障团队知识资产安全。
三、Mermaid的典型应用场景：从技术文档到产品设计
1. 技术文档撰写：让架构图“活”起来
传统技术文档中的图表常因代码变更而失效，而Mermaid通过代码嵌入实现动态更新。例如，在描述微服务架构时，可用以下代码生成服务调用流程图：
graph LR Client -->|HTTP| API_Gateway API_Gateway --> Service_A API_Gateway --> Service_B Service_A --> Database
当服务数量或调用关系变更时，仅需修改代码中的节点与连线，图表自动同步。
2. 敏捷开发：用甘特图管理迭代
Scrum团队常用Mermaid甘特图规划Sprint周期，例如：
gantt title Sprint 1 时间线 dateFormat YYYY-MM-DD section 需求 需求分析:done, des1, 2024-07-01, 3d section 开发 前端开发:active, des2, after des1, 7d 后端开发: des3, after des1, 7d section 测试 单元测试: des4, after des2, 3d
团队可在boardmix中拖拽调整任务时间，实时同步给所有成员。
3. 产品设计：用户旅程图与需求图
产品经理可用Mermaid绘制用户旅程图，分析用户痛点与情感波动：
journey title 电商购物流程 section 浏览 搜索商品:5:用户 查看详情:4:用户 section 决策 加入购物车:3:用户 比较价格:2:用户 section 支付 选择方式:4:用户 完成支付:5:系统
同时，通过需求图（Requirement Diagram）展示需求层级与依赖关系：
requirementDiagram
requirement "核心功能" {
id: FR1
text: "支持商品搜索"
}
requirement "非功能需求" {
id: FR2
text: "响应时间<1s"
}
FR1 - depends -> FR24. 知识管理：在Notion中构建知识图谱
结合Notion的Database功能，Mermaid可生成交互式知识图谱。例如，用类图展示技术栈关系：
classDiagram
class Frontend {
+React
+TypeScript
}
class Backend {
+Spring Boot
+MySQL
}
Frontend --> Backend: API调用用户点击节点可跳转至对应文档页面。
四、快速上手：3分钟学会Mermaid基础语法
1. 流程图（Flowchart）
graph TD
A[开始] --> B{条件?}
B -->|是| C[操作1]
B -->|否| D[操作2]
C --> E[结束]
D --> Egraph TD：定义从上到下的流程图；A[文本]：矩形节点；B{文本}：菱形判断节点；-->|标签|：带标签的箭头。
2. 时序图（Sequence Diagram）
sequenceDiagram participant User as 用户 participant Server as 服务器 User->>Server: 登录请求 alt 成功 Server-->>User: 跳转首页 else 失败 Server-->>User: 错误提示 end
participant：定义参与者；->>：同步消息；alt/else：条件分支。
3. 甘特图（Gantt Chart）
gantt title 项目计划 dateFormat YYYY-MM-DD section 阶段1 需求分析:a1, 2024-08-01, 5d 设计:a2, after a1, 7d
dateFormat：定义日期格式；section：分组任务；after：定义任务依赖。
五、常见问题与解决方案
1. 图表不渲染
检查是否调用
mermaid.initialize()；确认DOM元素包含
mermaid类名；在初始化配置中添加
securityLevel: 'loose'以支持动态内容。
2. 中文显示异常
在初始化时指定中文字体：
mermaid.initialize({
fontFamily: '"SimSun", sans-serif'
});3. 复杂布局控制
使用subgraph定义子图，或通过style自定义节点样式：
graph LR subgraph 用户模块 A[注册] --> B[登录] end style A fill:#f9f,stroke:#333
结语：Mermaid——重新定义图表创作方式
Mermaid通过代码化绘图与实时协作，彻底改变了传统图表的创作与维护模式。无论是开发者、产品经理还是技术写作者，均可通过简洁的语法生成专业图表，并借助Git实现版本控制与团队协作。结合boardmix等现代工具，Mermaid进一步释放了其潜力，让图表创作成为高效、灵活且可维护的流程。立即体验Mermaid，让你的文档与项目“图随进度走”！
