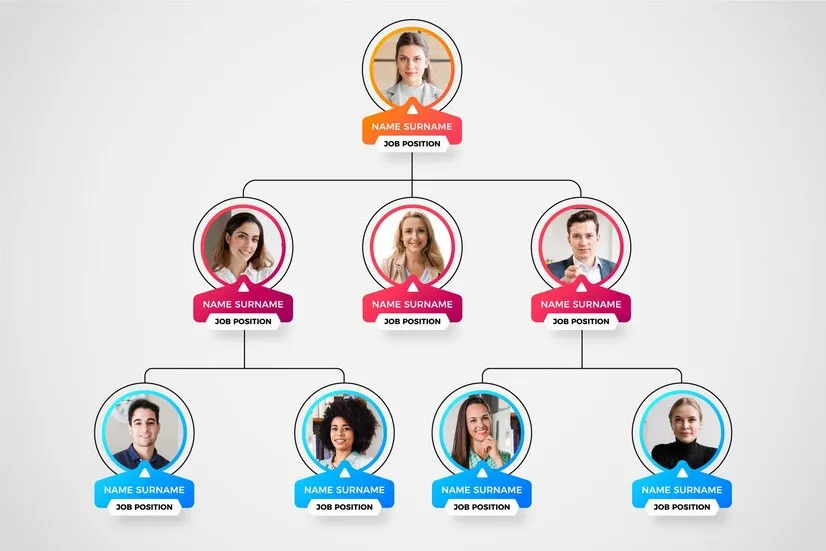

Excel制作组织架构图的3种方法，总助必备技能！

在快节奏的职场环境中，组织架构图是总经理助理（总助）高频使用的可视化工具。无论是向高管汇报团队结构、协助HR梳理部门编制，还是为新员工准备入职材料，一张清晰专业的组织架构图都能显著提升沟通效率。本文ZHANID工具网将深度解析Excel中3种高效制作组织架构图的方法，涵盖从零基础到进阶技巧的全流程，助你30分钟内搞定复杂架构图。

一、为什么总助必须掌握Excel架构图技能？

1. 职场刚需场景

• 季度汇报时直观展示部门调整

• 跨部门协作时快速说明汇报线

• 空降高管入职时呈现团队全景

• 年会/培训时制作可视化通讯录

2. Excel的独特优势

• 数据联动性：架构图可与员工花名册动态关联，职位变动自动更新

• 版本可控性：避免PPT/Visio多版本混乱，Excel文件即是最小可行方案

• 协同便捷性：通过共享文档实现云端协作编辑，总助可实时收集反馈

二、方法一：SmartArt图形（3分钟速成法）

适用场景：层级简单的小微团队（≤3级），需快速出图的临时需求

操作步骤：

1. 插入SmartArt

• 点击【插入】-【SmartArt】-【层次结构】

• 推荐选择「组织结构图」或「水平组织结构图」（后者更适合宽屏展示）

2. 基础架构搭建

• 直接在文本框输入职位名称，按Tab键降级，Shift+Tab升级

• 批量添加职位：选中某个形状，点击【设计】-【添加形状】选择「添加助理」（虚线汇报线）或「添加同事」（同级）

3. 颜值优化技巧

• 配色方案：选中整个SmartArt，通过【更改颜色】套用主题色，推荐使用「彩色轮廓-强调文字」系列

• 字体规范：标题用14号加粗微软雅黑，职位用12号常规字体，部门用10号斜体

• 间距调整：选中形状后，通过【格式】-【形状高度/宽度】手动微调，避免文字重叠

进阶技巧：

• 超链接嵌入：右键点击形状选择【超链接】，可关联到具体员工的详细信息表

• 动态更新：将职位名称替换为单元格引用（如=Sheet2!A2），实现数据源变动自动刷新架构图

三、方法二：形状+连接线（高自由度定制法）

适用场景：复杂架构/跨部门矩阵式结构，需突出特定汇报线的场景

操作步骤：

1. 基础形状绘制

• 点击【插入】-【形状】，推荐使用「圆角矩形」（更显专业）或「流程图：进程」（自带编号）

• 批量复制形状：按住Ctrl键拖拽形状，配合F4键重复上一步操作

2. 精准对齐技巧

• 开启【视图】-【网格线】，按Alt键吸附网格定位

• 全选形状后，使用【格式】-【对齐】功能实现顶端对齐/横向分布

3. 智能连接线绘制

• 点击【插入】-【形状】-【肘形连接线】，从父级形状的黄色锚点拖拽至子级

• 选中连接线后，通过【格式】-【形状轮廓】调整虚实/箭头样式

高阶排版技巧：

• 容器化分组：用「矩形：圆角」框选部门，右键【组合】后添加部门名称文本框

• 虚线汇报线：插入直线后，设置【短划线类型】为「方点」，模拟虚线汇报关系

• 动态标签：插入文本框后，在编辑栏输入=A2（引用单元格数据），实现标签与数据源联动

效率神器：

• 自定义快速访问工具栏：将「对齐」「组合」「形状填充」等常用功能添加到顶部工具栏

• 使用「选择窗格」管理图层：通过【开始】-【选择】-【选择窗格】快速定位被覆盖的形状

四、方法三：Power Query+VBA（千人级架构自动化）

适用场景：集团型企业架构，需从HR系统导出数据自动生成的可维护方案

操作步骤：

1. 数据准备

• 关键字段：通过「直属上级ID」与「员工ID」建立层级关系

• 在Sheet1中按以下格式整理数据：

  员工ID	姓名	职位	直属上级ID	部门

2. Power Query构建层级

• 点击【数据】-【获取数据】-【从表格】加载数据

• 使用【添加列】-【索引列】创建唯一标识

• 通过【合并查询】将表与自身连接（主键：直属上级ID，次键：员工ID）

• 展开合并结果，生成「下属」字段列

3. VBA自动绘图

   Sub DrawOrgChart()
       Dim shp As Shape, conn As Shape
       Dim dict As Object: Set dict = CreateObject("Scripting.Dictionary")
       ' 遍历数据生成形状
       For Each cell In Range("A2:A" & Range("A" & Rows.Count).End(xlUp).Row)
           Set shp = ActiveSheet.Shapes.AddShape(msoShapeRectangle, 0, 0, 100, 40)
           shp.TextFrame.Characters.Text = cell.Offset(0, 2).Value
           dict.Add cell.Value, shp
       Next
       ' 绘制连接线
       For Each cell In Range("D2:D" & Range("D" & Rows.Count).End(xlUp).Row)
           If cell.Value <> "" Then
               Set conn = ActiveSheet.Shapes.AddConnector(msoConnectorElbow, 0, 0, 100, 100)
               conn.ConnectorFormat.BeginConnect dict(cell.Value), 1
               conn.ConnectorFormat.EndConnect dict(cell.Offset(0, -3).Value), 2
           End If
       Next
       ' 自动布局（需配合Solver插件）
       ActiveSheet.Shapes.Range(Array("Shape 1")).IncrementLeft 200
   End Sub

维护技巧：

• 数据验证：在「直属上级ID」列设置下拉列表（数据验证-序列），避免无效上级

• 版本回滚：每次生成新架构图前，右键工作表标签选择【移动或复制】创建副本

• 权限控制：通过【审阅】-【允许编辑区域】设置不同部门仅可修改本区域架构

五、总助专属技巧包

1. 架构图美化清单

• 统一间距：使用【格式】-【大小】将形状高度设为40pt，宽度按文字长度+20pt

• 渐变填充：对CEO/总监级形状使用「线性向右」渐变（深蓝→浅蓝）

• 阴影效果：添加【外部-偏移：下】阴影，模拟立体感

2. 动态交互设计

• 插入复选框控制显示层级：通过【开发工具】-【插入】添加复选框，链接到隐藏列，用IF函数控制形状可见性

• 悬停提示：右键形状选择【超链接】-【本文档中的位置】，链接到隐藏的详细信息表

3. 输出规范

• 导出为PDF：文件-导出-创建PDF/XPS，选择「整个工作簿」确保架构图清晰

• 嵌入PPT：复制架构图后，在PPT中右键【粘贴选项】选择「保留源格式和链接数据」

六、方法对比与选型建议

决策树：

• 临时需求/架构稳定 → SmartArt

• 需突出虚线汇报/自定义样式 → 形状+连接线

• 架构月更/需从系统导出 → Power Query+VBA

七、常见问题解决方案

1. 形状对齐混乱

• 解决方案：使用【格式】-【对齐】-「对齐网格」功能，配合按住Alt键微调

2. 连接线错位

• 解决方案：选中所有连接线，设置【形状格式】-【大小属性】-「线条」-「连接线类型」为「直角」

3. 架构图跨页断裂

• 解决方案：在【页面布局】-【分隔符】插入「分页符」，调整形状位置至同一页

4. 字体模糊

• 解决方案：右键工作表选择【查看代码】，在属性窗口将「PrintQuality」设为600

八、总结：架构图背后的职场软实力

掌握Excel架构图制作不仅是技术能力，更是总助专业度的体现：

• 结构化思维：通过层级设计展现对组织运作的理解深度

• 细节把控力：从字体间距到配色方案，每个细节都传递职业态度

• 跨部门影响力：用可视化工具打破信息孤岛，推动组织协同

建议每季度更新一次架构图模板，积累3-5个版本后，你将拥有应对任何汇报场景的「视觉武器库」。记住：最好的架构图不是最复杂的，而是能让CEO在3秒内看懂汇报线的那个。
